Сварка полимерных тканей нагретым газом
Полимерные ткани широко используются для изготовления тентов, навесов, рекламных баннеров, надувных конструкций (бонов, батутов, надувных лодок), спецодежды, в качестве укрывного материала, гидроизоляции и многого другого. Наиболее рентабельным и универсальным по функциональности (сложности и разнообразию выполняемых сварных швов) и по количеству материалов, которые можно сварить данным способом, является сварка нагретым газом.
В. А. Рудин, С. А. Попов, ГК «ОЛЬМАКС». Журнал "Полимерные материалы" №9, 2018 г.
В России развитие рынка полимерных тканей началось в 1960-х гг. И если первоначально они рассматривались как более дешевый заменитель тканей из натуральных волокон, то, оценив их преимущества в долговечности, стойкости к истиранию, влагостойкости и теплозащитных свойствах, их стали активно использовать для производства спецодежды, в строительстве, сельском хозяйстве, производстве автомобильных тентов и др. Этому во многом способствовала свариваемость полимерных тканей.
Из большого разнообразия существующих на настоящий момент видов текстильных материалов большой интерес в промышленности вызывают полимерные технические ткани, например, с покрытием из поливинилхлорида (ПВХ) или термопластичного полиуретана (ПУ); популярность набирает ламинированная ткань из переплетенных полиэтиленовых нитей (тарпаулин) и другие виды тканей (фото 1 и 2).
Фото 1. Летний шатер из технической ПВХ-ткани
(источник фото 1–2: Sioen Industries)
Фото 2. Спецодежда из технической ткани
в нефте- и химстойком исполнении
Полимерные ткани широко используются для изготовления тентов, навесов, рекламных баннеров, надувных конструкций (бонов, батутов, надувных лодок), спецодежды, в качестве укрывного материала, гидроизоляции и много другого. Такое широкое их распространение связано, с одной стороны, с высокими эксплуатационными свойствами этих материалов. Например, ПВХ-ткани обладают высоким уровнем прочности на разрыв – до 4 кН/5 см, водонепроницаемостью, огнестойкостью, морозостойкостью, нефте- и химстойкостью, эластичностью, устойчивостью к истиранию, стойкостью к перепадам температур (в стандартном случае – от -30o до 70 oС). С другой стороны, эти ткани можно соединять с помощью такого высокопроизводительного способа как сварка. Известным преимуществом данного способа соединения, например, перед склеиванием является также то, что между соединяемыми поверхностями исчезает граница раздела с образованием однородного перехода между свариваемыми поверхностями. В результате полученный сварной шов аналогичен по свойствам основному материалу, в том числе по прочностным показателям. Сварка полимерной и, в частности, ПВХ-ткани протекает по поверхностному слою, толщины которого вполне достаточно, чтобы материал основы (например, сетка) не оказывал существенного влияния на свариваемость.
Таким образом, соединение полимерных технических тканей с помощью сварки в сравнении с альтернативными способами, такими как шитье или склеивание, имеет ряд преимуществ, в числе которых:
- более высокая производительность;
- отсутствие инородных элементов и материалов в зоне соединения;
- идентичность физико-механических свойств сварного шва и основного материала;
- увеличение срока службы изделия;
- эстетичный внешний вид;
- водо- и газонепроницаемость.
Вот что говорит по этому поводу Натан Бергес, руководитель Berges Trenton Awning – одной из старейших компаний Северной Америки (штат Нью-Джерси, США), специализирующейся на производстве тентов: «Переход от шитья к сварке является одним из лучших решений для нашего бизнеса с момента его существования». В зависимости от назначения текстильного изделия и условий его нагружения выбирается оптимальная форма места сварного соединения, основные варианты которой представлены в таблице.
Возможные формы мест сварных соединений полимерных тканей технического назначения
№ | Форма места соединения | Внешний вид | № | Форма места соединения | Внешний вид |
---|---|---|---|---|---|

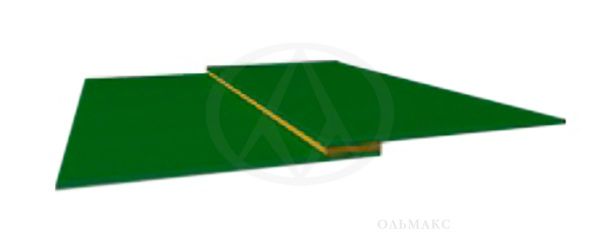

1 | Внахлест |
|
8 |

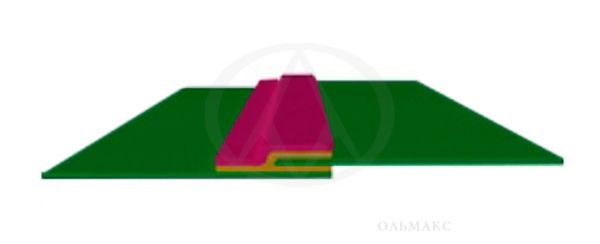

Внахлест с односторонней герметизацией шва |
|

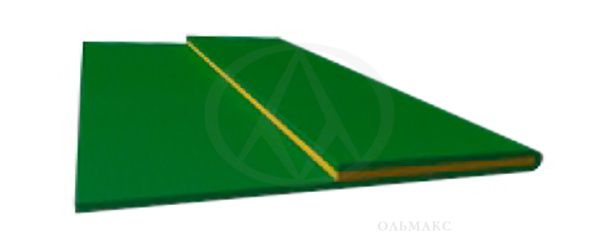

2 | С подворотом |
|
9 |

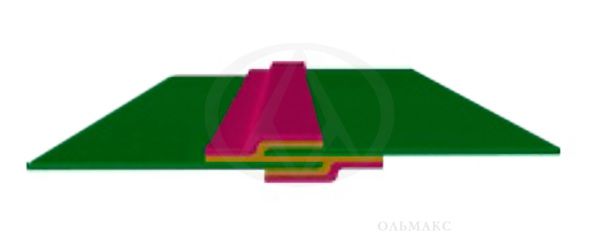

Внахлест с двухсторонней герметизацией шва |
|
3 |

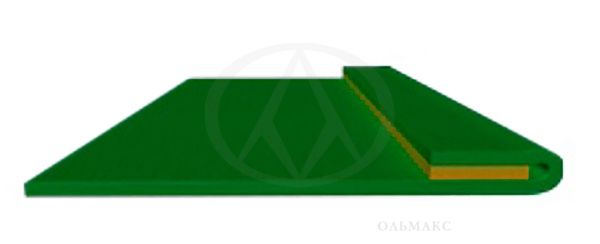

С подворотом, сваренным с помощью нагретого клина |
|

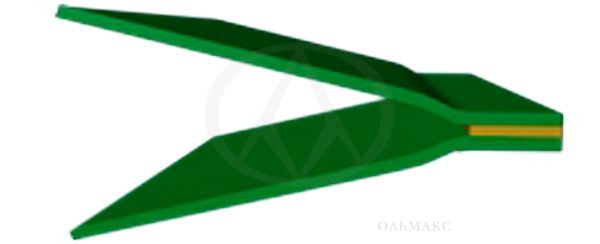

10 | С запечатыванием кромок |
|

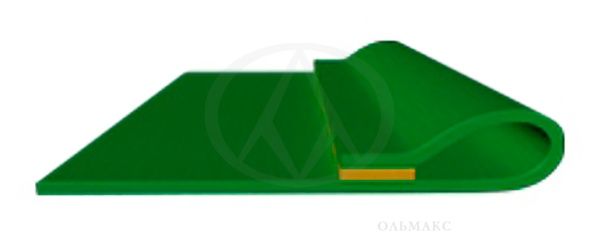

4 | С карманом |
|

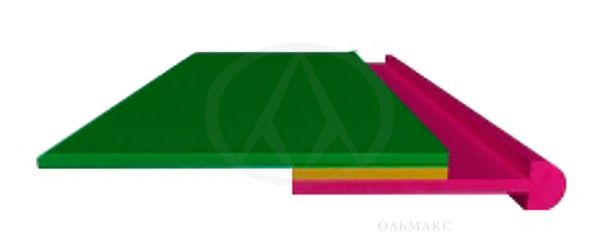

11 | С привариванием кедера ткани |
|

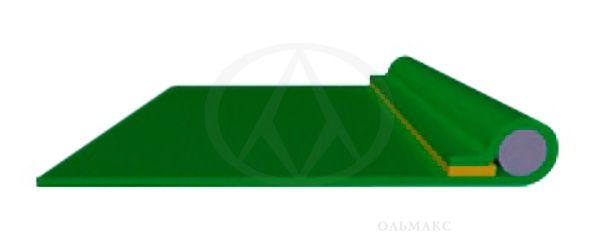

5 | С завариванием троса |
|

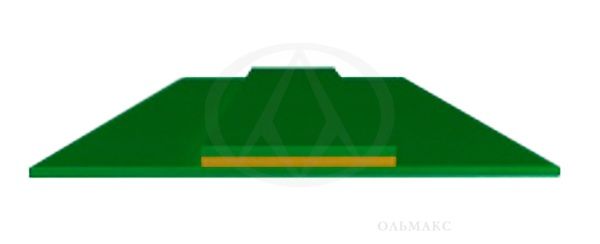

12 | С усиливающей лентой* |
|
6 |

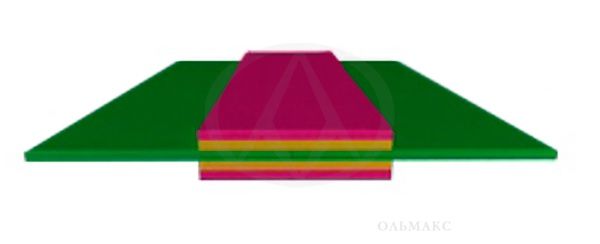

Встык с двухсторонним привариванием ленты |
|

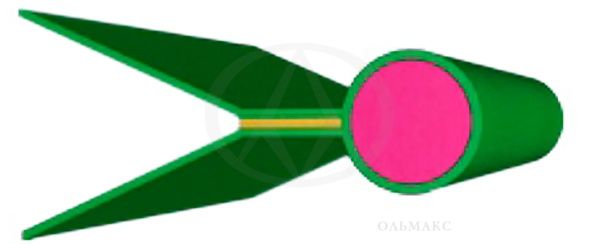

13 | С двухлепестковым кедером |
|
7 |

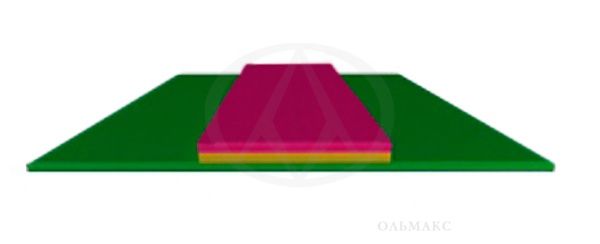

Встык с односторонним привариванием ленты |
|

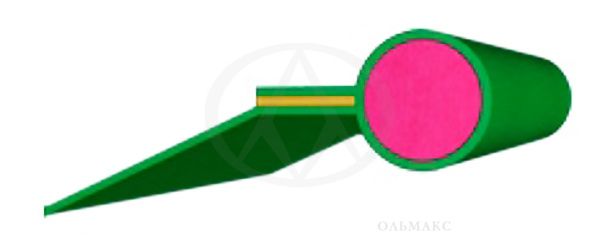

14 | С однолепестковым кедером |
|
*Приваривается для усиления в местах повышенного истирания ткани, например, при использовании ее в качестве тентовой.
На практике – в зависимости от способа нагрева соединяемых материалов – наиболее распространены такие виды сварки полимерных тканей, как сварка нагретым газом, нагретым инструментом, токами высокой частоты и ультразвуковая сварка. Все они имеют свои преимущества и недостатки. Но если рассматривать данные виды сварки по совокупности критериев выбора, то наиболее рентабельным и универсальным по функциональности (сложности и разнообразию выполняемых сварных швов) и по количеству материалов, которые можно сварить данным способом, является сварка нагретым газом.
Схема сварки нагретым газом полимерных тканей на стационарных машинах
Сварочные аппараты, в которых источником тепла выступает нагретый газ (обычно воздух), различаются по своим возможностям и подбираются в зависимости от производственных задач. В случае изготовления изделий, в которых используются швы различной конфигурации и протяженности, используют автоматизированные сварочные машины, которые оснащены роликовым механизмом для протяжки ткани. Такие машины как раз и являются наиболее универсальными, позволяя сваривать практически все виды полимерных тканей, в том числе для трехмерных конструкций. Схема используемого в подобных стационарных машинах сварочного узла представлена на рисунке. Отличительной особенностью данных сварочных машин является то, что они позволяют производить плавную регулировку сварочного давления и точное позиционирование сварочного сопла, как в вертикальной, так и в горизонтальной плоскости. Эта конструктивная особенность дает возможность более точно подбирать сварочные параметры под различные виды материалов и добиваться высокого и стабильного качества сварного соединения. Независимая регулировка скорости вращения прикаточных роликов предотвращает возникновение складок и позволяет сваривать трехмерные, пространственно криволинейные швы, которые встречаются, например, в надувных конструкциях. Основными сварочными параметрами являются температура нагретого газа, давление прижима, а также скорость сварки, от которой зависит ее температурно-временной режим. Современные стационарные сварочные машины обладают высокой производительностью, осуществляя непрерывную сварку полимерных тканей со скоростью до 30 м/мин.
В настоящее время наиболее крупными производителями таких многофункциональных сварочных машин в мире являются компания LEISTER (Ляйстер, Швейцария) и компания Miller Weldmaster Corp. (США). В целом основные серийные стационарные сварочные машины SEAMTEK 900 AT (от LEISTER) (фото 3) и Т-300 (от Miller) похожи по своим техническим характеристикам и позволяют получать соединения различной конфигурации с шириной шва от 8 до 64 мм (см. таблицу). Для этих сварочных машин характерна высокая точность механики, а конструктивное исполнение обеспечивает оператору удобный доступ и хороший обзор зоны сварки при всех режимах работы. Обе машины имеют цифровое управление с помощью сенсорной панели, что облегчает процесс подбора сварочных параметров.

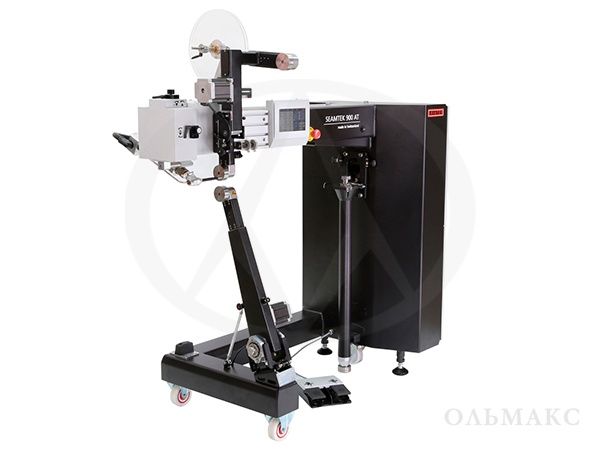

Фото 3. Многофункциональная машина модели Seamtek 900 ATдля сварки полимерных
тканей нагретым газом (производитель: LEISTER (Ляйстер, Швейцария)
Машина швейцарского производства отличается большей функциональностью. На ней можно провести тестовый режим сварки, который позволяет подобрать оптимальные сварочные параметры в автоматическом режиме; машина имеет боковую консоль для круговой сварки и консоль для сварки непрерывных труб и рукавов. Сварочная машина Т-300 считается менее прихотливой в эксплуатации. Также стоит отметить, что Miller Weldmaster уже давно специализируется на производстве стационарных сварочных машин и производит модельный ряд установок, предназначенных для серийного производства крупноформатных изделий из технических тканей, а также различные автоматические сварочные линии для производства гибких армированных воздуховодов, фильтров, трубопроводов и тентовых конструкций (фото 4). В заключение следует добавить, что состав ПВХ-покрытия обычно является различным у разных производителей. Поэтому для каждого вида ПВХ-ткани требуется индивидуальный подход к выбору параметров сварки.

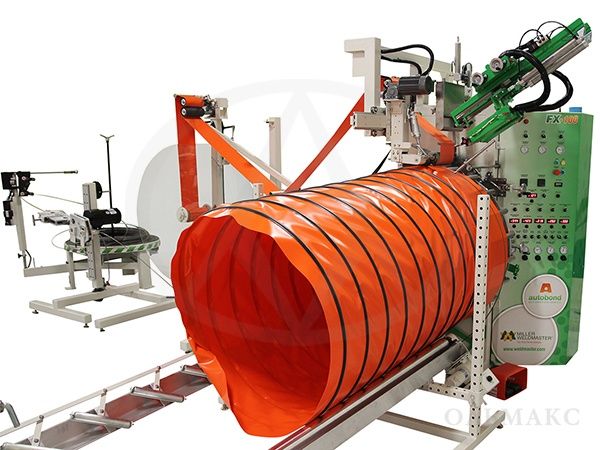

Фото 4. Производство на машине FX-100 с применением сварки нагретым газом гибких воздуховодов,
армированных стальной проволокой (производитель: Miller Weldmaster Corp. (США))
Warm Gas Welding of Polymer Fabrics
V. A. Rudin, S. A. Popov
Design and technological features of warm gas welding of polymer fabrics are discussed.
